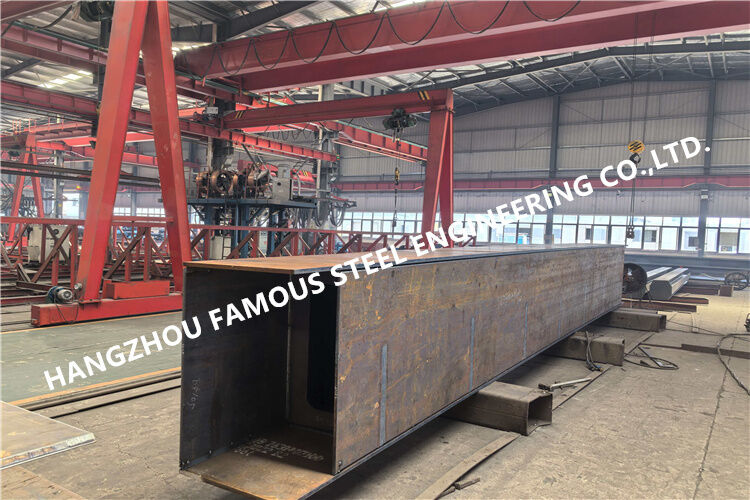

FABRICACIÓN DE VIGA CAJA DE PUENTE ARQUEADO DE ACERO ESTÁNDAR AMÉRICA AASHTO/AWS D1.5M

FABRICACIÓN DE VIGA CAJA DE PUENTE ARQUEADO DE ACERO ESTÁNDAR AMÉRICA AASHTO/AWS D1.5M

Los puentes de vigas cajón de acero han evolucionado hasta convertirse en una de las formas de superestructura más dominantes para infraestructura ferroviaria y de carreteras de luz media a larga en América del Norte y proyectos de ingeniería globales que adoptan especificaciones de diseño estadounidenses, con el Código de soldadura de puentes AASHTO/AWS D1.5M funcionando como la norma técnica obligatoria central que rige todos los trabajos de prefabricación en taller y soldadura en campo de dichas estructuras de puentes. Formulado y actualizado conjuntamente por la Sociedad Estadounidense de Soldadura (AWS) y la Asociación Estadounidense de Funcionarios de Carreteras y Transporte Estatales (AASHTO), el último código D1.5M de novena edición de 2025 está especialmente personalizado para aceros estructurales para puentes al carbono y de baja aleación, y se distingue de la especificación general de soldadura estructural AWS D1.1 por una resistencia a la fatiga más estricta, control de fracturas y reglas de pruebas no destructivas dirigidas a cargas cíclicas de vehículos en puentes y erosión ambiental a largo plazo. Las vigas cajón de acero se basan completamente en soldaduras de ranura de penetración total y sistemas de refuerzo soldados en filete para formar secciones transversales huecas cerradas; por lo tanto, cada vínculo de fabricación, desde la inspección entrante del acero base hasta la aceptación de la soldadura terminada, está estrictamente sujeto a las cláusulas D1.5M, que determinan directamente la seguridad estructural, la durabilidad del servicio y el rendimiento antifatiga de todo el puente que abarca décadas de operación. Este artículo elabora la configuración estructural de puentes de vigas cajón de acero estándar, el marco de especificaciones centrales de AWS D1.5M, el control de soldadura clasificado entre componentes críticos y no críticos para fracturas, normas de ejecución de fabricación y el valor de aplicación práctica de ingeniería del sistema estándar.

1. Composición estructural y ventajas mecánicas del puente de viga cajón de acero estándar

Una viga cajón de plataforma de acero ortotrópica típica consta de cinco componentes centrales soldados: placa de plataforma ortotrópica superior, placa de alma vertical, placa de ala de tensión inferior, refuerzos longitudinales cerrados/abiertos soldados en las superficies de la placa interior y diafragmas intermedios transversales espaciados a lo largo de la dirección longitudinal del puente. El espesor de la placa principal convencional varía de 12 mm a 32 mm, mientras que las placas de refuerzo secundario y diafragma adoptan placas de acero laminado de 10 mm a 20 mm; Todos los segmentos discretos con longitudes prefabricadas en fábrica de 10 a 30 metros se transportan a los sitios de construcción para la soldadura final en el campo de empalme como vigas continuas de luz completa. En comparación con las tradicionales vigas de placa en forma de I, la sección transversal de caja cerrada presenta una excelente rigidez torsional y capacidad de distribución de carga lateral, resistiendo eficazmente cargas vivas excéntricas de camiones de carretera e impactos dinámicos de trenes de alta velocidad, lo que reduce el consumo total de acero en casi un 15 % a un 22 % bajo parámetros de diseño de carga y luz idénticos.

Los materiales base aplicados para las vigas cajón estándar estadounidense siguen principalmente los grados de acero estructural de la serie AASHTO M270 (equivalente a ASTM A709), incluido el grado 345 (A709 Gr50), el acero resistente a la intemperie HPS485W y el acero de baja aleación de alta resistencia Grado 690, todos cubiertos dentro del alcance aplicable D1.5M (límite elástico ≤690 MPa). Las nervaduras longitudinales cerradas en forma de U de la plataforma ortotrópica superior están soldadas continuamente en filete debajo de las placas de la plataforma, formando un sistema de soporte de pavimento ortotrópico integrado que dispersa las cargas concentradas de las ruedas de manera uniforme en las almas de las vigas tipo cajón y las alas inferiores; Estas uniones soldadas densas de nervadura a placa son las posiciones más propensas a la fatiga de las vigas cajón y se convierten en objetos de inspección clave regulados por los requisitos de tolerancia de soldadura antifatiga D1.5M. Las placas de diafragma cruzan a través de recortes reservados en refuerzos longitudinales y están completamente soldadas con las paredes internas de la caja para limitar la distorsión de la sección bajo carga de viento lateral y carga asimétrica del vehículo, cuyos tamaños de soldadura de filete, precalentamiento y criterios de aceptación de defectos están claramente definidos en las Cláusulas 6 y 8 de la norma D1.5M.

2. Marco regulatorio básico de AWS D1.5M para soldadura de vigas cajón

A diferencia de los estándares universales de soldadura de construcción, D1.5M está compilado específicamente para entornos de servicio de puentes que presentan cargas alternas repetidas, fluctuaciones de temperatura y atmósfera corrosiva al aire libre, con un total de 12 cláusulas formales en la versión actual de 2025, entre las cuales las Cláusulas 1 a 11 establecen requisitos generales de soldadura para miembros no críticos para fracturas (NFCM), y la Cláusula 12 exclusiva establece estrictas especificaciones de control de fracturas para miembros críticos para fracturas (FCM), la disposición más fundamental para las cajas. Brida de tensión de viga y control de soldadura de empalme principal. El estándar está compilado en formato de unidad dual (métrico D1.5M e imperial D1.5), satisfaciendo simultáneamente la fabricación métrica internacional y la medición de dimensiones habitual en Estados Unidos.

El principio de clasificación central de D1.5M radica en separar FCM y NFCM para un control técnico diferenciado: FCM se refiere al ala de tensión inferior de viga cajón, soldaduras de ranura de empalme longitudinal de penetración total de almas y empalmes principales de plataforma ortotrópica, cuya fractura frágil repentina bajo cargas de servicio desencadenaría el colapso general parcial o total del puente sin una ruta de transferencia de carga redundante, como los componentes de tensión principales de viga unicelular de dos cajas. Todas las soldaduras FCM aplican tres reglas obligatorias en la Cláusula 12: tablas personalizadas de temperatura de precalentamiento/interpasada independientes de NFCM, prueba de tenacidad al impacto a baja temperatura con muesca en V Charpy (CVN) para el metal de soldadura depositado y la zona afectada por el calor, además de un examen no destructivo (NDE) de prueba ultrasónica (UT) de cobertura total mejorada ejecutado por inspectores certificados de Nivel II. Por el contrario, las vigas tipo cajón de celdas múltiples con tres o más cámaras tipo cajón paralelas poseen rutas de soporte de fuerza redundantes y la mayoría de las soldaduras de diafragma y refuerzo interno se clasifican como NFCM, adoptando tablas generales de precalentamiento e inspección visual convencional más NDE parcial por puntos según la Cláusula 6 de D1.5M.

La aprobación de la Especificación del procedimiento de soldadura (WPS) y del Registro de calificación del procedimiento (PQR) es la condición previa principal antes de la fabricación por lotes de vigas cajón regulada por la Cláusula 3 del D1.5M; Todos los procesos de soldadura aplicados, incluida la soldadura por arco sumergido (SAW) para soldaduras de ranura de bridas largas y rectas, la soldadura por arco con núcleo fundente (FCAW) para soldaduras de filete de refuerzo y la soldadura por arco metálico protegido (SMAW) para la reparación de empalmes en campo, deben completar la calificación PQR de acuerdo con los requisitos de muestras de prueba estándar antes de la producción formal. Las soldaduras por puntos para el ensamblaje de componentes también cumplen con las especificaciones de soldadura por puntos D1.5M: las soldaduras por puntos temporales que se refundirán completamente durante la soldadura continua posterior pueden prescindir del precalentamiento estricto, mientras que las soldaduras por puntos permanentes reservadas necesitan estándares de calidad y precalentamiento idénticos que coincidan con las soldaduras terminadas finales.

3. Control de calidad de soldadura detallado y tolerancia a defectos para vigas cajón según D1.5M

La tolerancia a las imperfecciones geométricas de la soldadura actualizada en D1.5M:2025 apunta directamente a los defectos típicos de soldadura de vigas cajón, incluyendo socavados, penetración incompleta y porosidad, con un límite de socavado clasificado de tres niveles recientemente optimizado que reemplaza la regulación anterior de doble estándar. Para soldaduras de ranura en el ala de tensión de la viga cajón y la zona de tensión del alma (soldadura transversal al esfuerzo de tracción primario), la profundidad de socavado máxima permitida se limita a 0,01 pulgadas (0,254 mm), la tolerancia más estricta para evitar la iniciación de grietas por fatiga debido a la concentración de tensión en las muescas socavadas; El corte de soldadura de filete de esquina del refuerzo permite una profundidad de hasta 1/8 de pulgada, y las soldaduras de conexión auxiliares no estresadas ordinarias aplican un umbral de corte de 1/16 de pulgada, lo que guía de manera efectiva el juicio de aceptación en el sitio de los inspectores de fábrica para soldaduras de refuerzo masivas en el espacio interior de la caja.

El control de temperatura entre pasadas y precalentamiento es otro elemento regulatorio vital del D1.5M para la fabricación de vigas cajón de placa gruesa para evitar el agrietamiento en frío inducido por hidrógeno. El valor mínimo de precalentamiento se determina por el grado de acero base, el espesor de la placa y la temperatura ambiente mediante tablas estándar adjuntas: para la placa A709 Gr50 con un espesor superior a 38 mm utilizada para la brida inferior de la caja, el precalentamiento NFCM comienza a 70 °F (21 ℃), mientras que el precalentamiento FCM correspondiente aumenta a más de 150 °F (65 ℃) con un espesor idéntico según las tablas especiales de la Cláusula 12; La temperatura superior entre pasadas está limitada para controlar la entrada de calor de soldadura y refinar la estructura del grano de soldadura para mejorar la tenacidad a baja temperatura, especialmente crítica para la soldadura de empalme de vigas tipo cajón en campo al aire libre en invierno.

El alcance de las pruebas no destructivas difiere marcadamente según la categoría de miembro según D1.5M: todas las soldaduras de ranura FCM de penetración total de empalmes principales de vigas cajón requieren escaneo UT al 100% después de que la soldadura se enfríe a temperatura ambiente, con criterios de rechazo más estrictos que D1.1; Las soldaduras de filete NFCM que conectan diafragmas y refuerzos internos adoptan una inspección UT de muestreo periódico más una verificación visual completa; solo la indicación de grieta en la superficie activa una prueba suplementaria de líquidos penetrantes (PT). Las soldaduras defectuosas no calificadas deben formular WPS de reparación formal y volver a soldar completamente después de eliminar completamente la región defectuosa mediante esmerilado o ranurado, y las soldaduras FCM reparadas deben repetir la nueva prueba NDE completa como soldadura de producción original según las cláusulas de reparación estándar.

4. Aplicación en ingeniería e importancia industrial del estándar D1.5M para puentes con vigas cajón

Desde que D1.5M se convirtió en la especificación de referencia obligatoria del Manual de diseño de puentes AASHTO LRFD, más del 70% de los puentes carreteros de vigas cajón de acero de luz media y larga en América del Norte adoptan este estándar para la gestión de soldadura de ciclo completo, extendiéndose a proyectos de licitación internacional en el extranjero en el Sudeste Asiático, Medio Oriente y África siguiendo los códigos de diseño estadounidenses. La ejecución estandarizada de D1.5M unifica los criterios de juicio de fabricación entre diseñadores, fabricantes de acero, inspectores externos y contratistas de construcción, eliminando requisitos técnicos inconsistentes causados ​​por especificaciones departamentales regionales dispersas antes de la publicación del estándar unificado AWS-AASHTO en la década de 1970.

Desde una perspectiva económica y de durabilidad, el control de soldadura antifatiga estandarizado D1.5M reduce efectivamente el costo de mantenimiento de grietas por fatiga en etapas tempranas de las vigas tipo cajón de acero ortotrópico; Las especificaciones adecuadas de precalentamiento y tenacidad a la fractura reducen la tasa de reparación de grietas en frío durante la fabricación de placas gruesas en más de un 60%, lo que reduce el período general de construcción y el costo del proyecto para segmentos de vigas tipo cajón prefabricados. Con la popularización gradual de las vigas cajón de acero resistente a la intemperie HPS de alto rendimiento en la ingeniería de puentes moderna, D1.5M continúa actualizando las cláusulas de parámetros de soldadura correspondientes en cada nueva edición para que coincidan con el desarrollo de nuevos materiales de acero, manteniendo su posición dominante central en la industria de soldadura de puentes de vigas cajón de acero con especificaciones estadounidenses en Estados Unidos y en el mundo.

Conclusión

La característica estructural soldada de sección cerrada inherente del puente de viga cajón de acero decide el papel rector indispensable del estándar AWS D1.5M en todo su ciclo de vida de fabricación. El exclusivo sistema de gestión clasificado FCM/NFCM de la norma, las reglas de precalentamiento específicas, la tolerancia gradual a defectos y el esquema NDE escalonado se desarrollan respondiendo con precisión a las características de fatiga y riesgo de fractura de la viga cajón bajo cargas alternas de vehículos a largo plazo. La revisión continua y la optimización técnica del D1.5M mantienen el ritmo con el acero avanzado de puentes de alto rendimiento y el progreso de la innovadora tecnología de soldadura, convirtiéndose en una garantía técnica fundamental para la construcción de puentes de vigas cajón de acero de alta seguridad y larga vida útil, y también suministrando un sistema maduro de especificaciones de referencia para la ingeniería global de puentes de vigas cajón de acero que practica las normas de diseño de carreteras estadounidenses.
